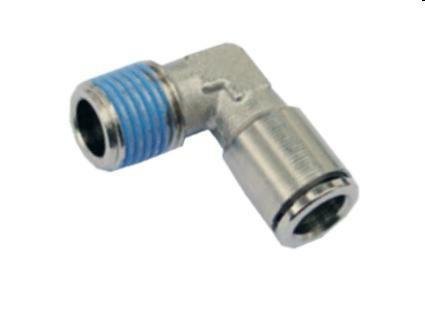

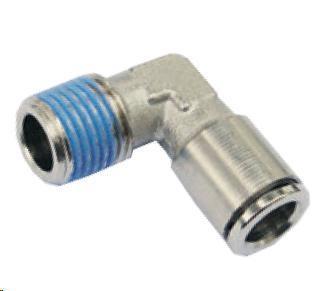

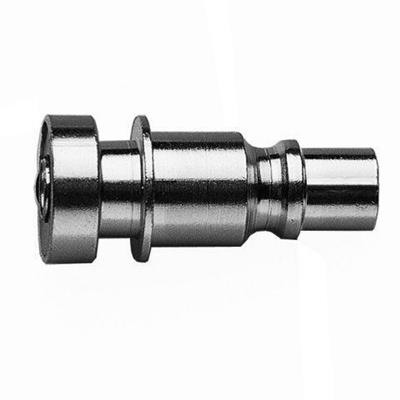

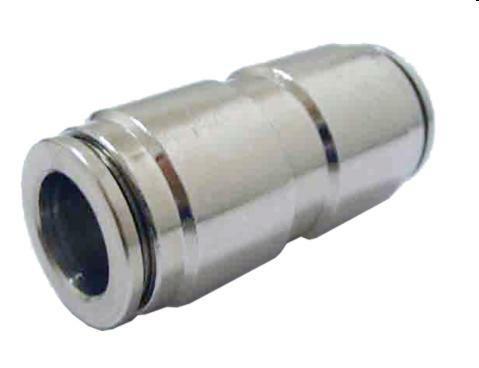

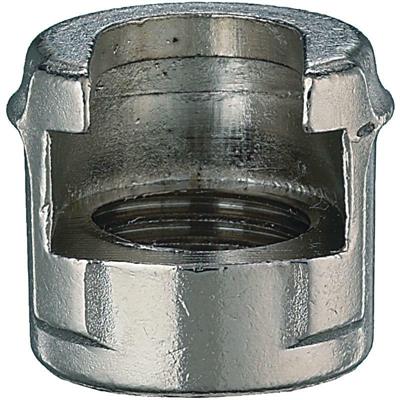

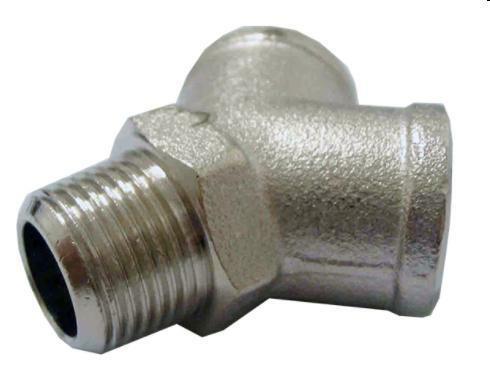

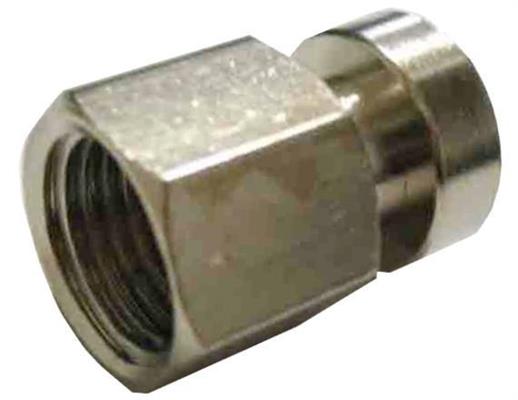

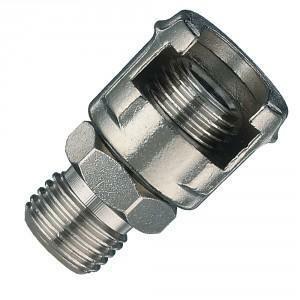

DATI TECNICI ACCESSORI STANDARD IN OTTONE

Applicazioni
Pneumatica (idraulica a bassa pressione)
Materiali
Corpo: Ottone nichelato CW614 N / CW617 N
Pressione di esercizio
La pressione massima di esercizio è determinata dalle caratteristiche
del tipo di tubo utilizzato (pressione max consigliata 60 bar)
Temperatura di utilizzo
La temperatura di utilizzo è determinata dalle caratteristiche
del tipo di tubo
Filettatura
BSPP cilindrica UNI-ISO228
BSPT conica UNI-ISO 7
Metrica ISO/R 262
Filetti
Filettature da M5 a 1"

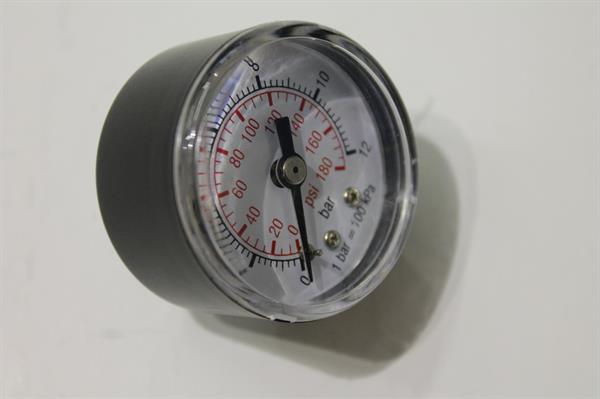

DATI TECNICI MANOMETRI A SECCO ATTACCO POSTERIORE

Applicazioni
Per aria o acqua adatti a tutti gli impieghi dove non ci sono
agenti corrosivi.
Pneumatica, idraulica, condizionamento, medicali.
Descrizione
Manometro costruito secondo Norme UNI EN 837.1 Cassa
Metallica Verniciata NERA IP55 dn 40 - 50 - 63 mm. Trasparente in
Plexiglass. Perno e movimento in OTTONE attacco POSTERIORE
(ISO 228 - ISO 7/1). Quadrante in alluminio fondo bianco scala
BAR nera e PSI rossa (doppia scala esclusi mano vuotometri).
Classe di precisione 2,5 - 1,6% Lancetta in Alluminio.
Esercizio
Temperatura d'esercizio -10 / +60 °C
Sovrappressione 25% fino a 60 bar, 15% oltre
Varianti
Scale Normalizzate: Vuotometro -1 / 0 Bar+CmHg;
Manovuotometro -1+0,6; -1+1,5; -1+3; -1+5; -1+9; -1+15 solo
Bar; 0,6; 1; 1,6; 2,5; 4; 6; 10; 12; 16; 25; 40; 60; 100; 160; 250; 315;
400 Bar + Psi
Opzioni prodotto
Filetto NPT ANSI B.1.20.1, Cassa Inox AISI 304 o cromata,
Sgrassatura uso ossigeno, scale e/o attacchi personalizzati,
loghi, settori colorati, lancetta rossa ISPESL di riferimento,
saldatura forte per alte temperature.

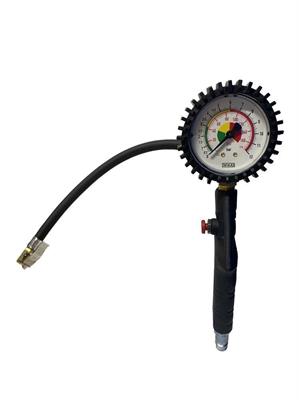

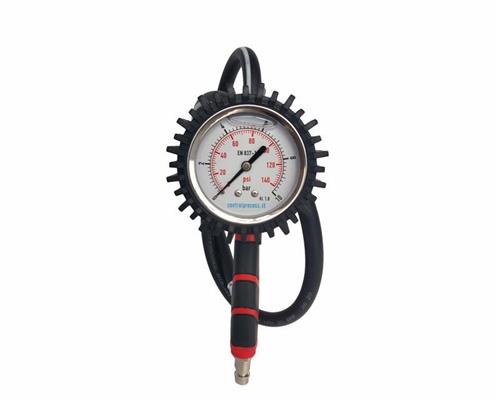

PISTOLA DI GONFIAGGIO SUPERPROFESSIONALE
CON MANOMETRO WIKA ø 80 OMOLOGATO


IL MODELLO 27GSP È L'IDEALE PER IL GONFIAGGIO PROFESSIONALE DI TUTTI I TIPI DI PNEUMATICI, DOTATA DI CORPO IN NYLON DAL DESIGN MODERNO ED ERGONOMICO CON IMPUGNATURA RIVESTITA DI GOMMA ANTISCIVOLO.
È DOTATA DI SISTEMA DI SICUREZZA SALVAMANOMETRO ED È L'UNICA AL MONDO CON FILTRO INTERNO PER PREVENIRE L'INGRESSO DI IMPURITÀ ALL'INTERNO DELLA GONFIAGOMME E DEL PNEUMATICO

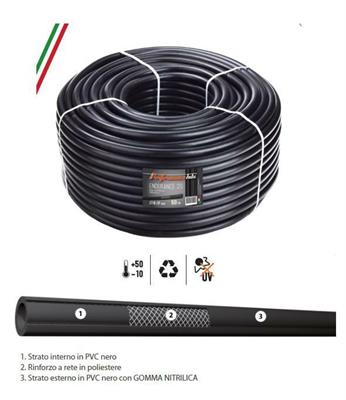

TUBI PER COMPRESSORE
Tubo ARIA COMPRESSA con COPERTURA in MORBIDA GOMMA
Grazie agli speciali materiali con gomma nitrilica impiegati per la produzione il tubo Endurance 20 è estremamente flessibile ed elastico. Dotato di ottima resistenza all'abrasione ed alle basse temperature trova un largo impiego nell'industria per il passaggio di aria compressa.
Ha una buona resistenza alla pressione, agli agenti atmosferici, all'invecchiamento ed agli oli nebulizzati.
Confezionato con etichetta e pellicola di protezione.
DATI TECNICI
1. Strato interno in PVC nero
2. Rinforzo a rete in poliestere
3. Strato esterno in PVC nero con GOMMA NITRILICA
PRESSIONE DI ESERCIZIO 20 BAR
PRESSIONE SCOPPIO 60 BAR
MISURA 6X14
ROTOLO DA 50 ML.

DATI TECNICI TUBI COMPRESSORE
Tubo ARIA COMPRESSA con COPERTURA in MORBIDA GOMMA
Grazie agli speciali materiali con gomma nitrilica impiegati per la produzione il tubo Endurance 20 è estremamente flessibile ed elastico. Dotato di ottima resistenza all'abrasione ed alle basse temperature trova un largo impiego nell'industria per il passaggio di aria compressa.
Ha una buona resistenza alla pressione, agli agenti atmosferici, all'invecchiamento ed agli oli nebulizzati.
Confezionato con etichetta e pellicola di protezione.
DATI TECNICI
1. Strato interno in PVC nero
2. Rinforzo a rete in poliestere
3. Strato esterno in PVC nero con GOMMA NITRILICA
PRESSIONE DI ESERCIZIO 20 BAR
PRESSIONE SCOPPIO 60 BAR
MISURA 8X17
ROTOLO DA 50 ML.

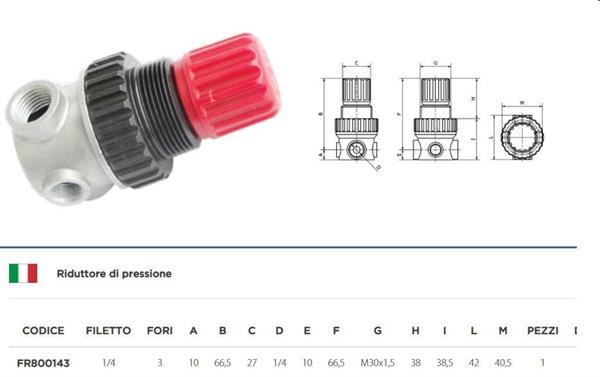

DATI TECNICI REGOLATORI

Regolatore di pressione con relieving
Pressione massima d'ingresso: 16 bar
Campo di pressione: 0-8 bar standard, su richiesta 0-4bar, 0-12,5 bar
Temperatura di esercizio max: (a 10 bar) 50°c.
Portata di riferimento: a 6 bar circa 850 NL/min.
Relieving incorporato per l'eliminazione rapida delle sovrapressioni
Regolazione ultra sensibile, grande stabilita, minime le perdite di carico
Fissaggio a parete con staffa o utilizzando i fori passanti
Pomello che permette il bloccaggio della regolazione.

53SV - PISTOLA DI GONFIAGGIO IN ALLUMINIO CON INNESTO E MANOMETRO ø 63

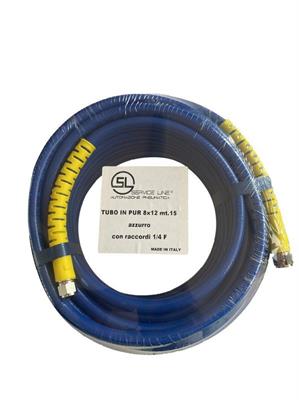

TUBO POLIURETANO RETINATO 8X12 PRESSIONE 20 BAR RACCORDATO FEMMINA 1/4"
LUNGHEZZA ML.10
CON RACCORDI F-F DA 1/4
